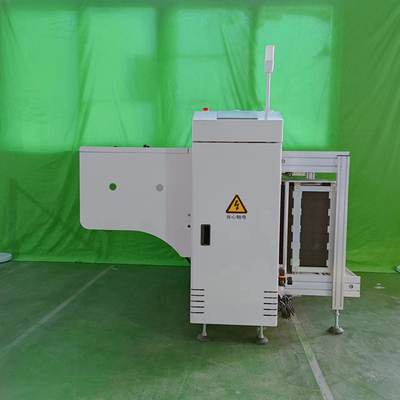

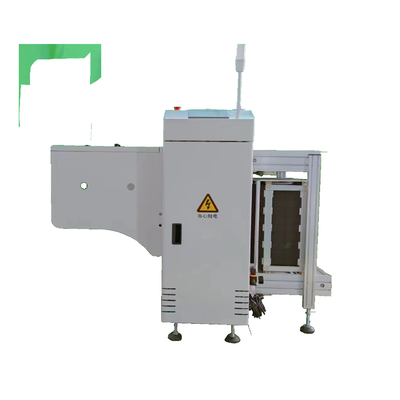

SMT PCB Unloader NGOK Magazine Mesin Unloader Single Rail / Double Rail

Nama merek:	HXT
Nomor Model:	Ngok-U250
MOQ:	1
Harga:	3000
Rincian kemasan:	Pengepakan vakum plus pengepakan kotak kayu
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

nama:

Mesin smt unloaderr

Tempat Asal:

Guangdong, Cina

Nomor Model:

Ngok-U250

Komponen Inti:

PLC, Engine, Bearing, Gearbox, Motor, Pressure vessel, Gear, Pump

Nama produk:

SMT PCB NGOK Magazine Uploaderr Machine

Fungsi:

sepenuhnya otomatis

Penggunaan:

Lini Produksi SMT

Ukuran PCB L*W (mm):

80x50mm ~ 350x250mm

Kekuatan:

220V/50Hz 320W

Jaminan:

1 tahun

Dimensi P*L*T(mm):

1450x700x1250mm

Menyediakan kemampuan:

Kapasitas produksi adalah 100 unit sebulan

Menyoroti:

Mesin Pemuat PCB otomatis

Mesin Loader PCB Kekuatan Tinggi

Peralatan penanganan SMT kekuatan tinggi

Deskripsi Produk

SMT Otomatis PCB Unloader 250mm Single Rail / Double Rail NGOK Majalah Unloader Peralatan Mesin Untuk SMT Produksi Line Electronic Assembling

Pengenalan produk

● Struktur penampilan: struktur logam lembaran dan profil aluminium ke dalam bingkai, permukaan disemprotkan, dan warnanya putih bergelombang.

● Sistem kontrol PLC mikro komputer, stabil dan dapat diandalkan.

● Operasi layar sentuh, dengan fungsi diagnostik kesalahan otomatis, dialog manusia-mesin yang nyaman.

● Fungsi alarm suara dan cahaya dan layar sentuh.

● Langkah angkat rak dapat diatur sesuai dengan ketebalan PCB.

● Dengan fungsi penghitungan otomatis, ini nyaman untuk statistik produksi.

● Desain manusiawi memastikan bahwa papan PCB tidak akan rusak, meningkatkan kapasitas output

Koneksi bawah menerima papan PCB dan menggunakan motor untuk mengirim papan ke bingkai material

●Menggunakan motor langkah untuk mendorong pelat, kekuatan dapat disesuaikan, dan kecepatan dapat diatur di layar sentuh.

Perangkat push plat mengadopsi dua posisi batas untuk melindungi papan PCB

● Papan yang baik dan papan yang buruk dapat dipisahkan dari atas ke bawah, dan jumlah lapisan dapat diatur.

●Nomor baris ganda membedakan antara NGOK

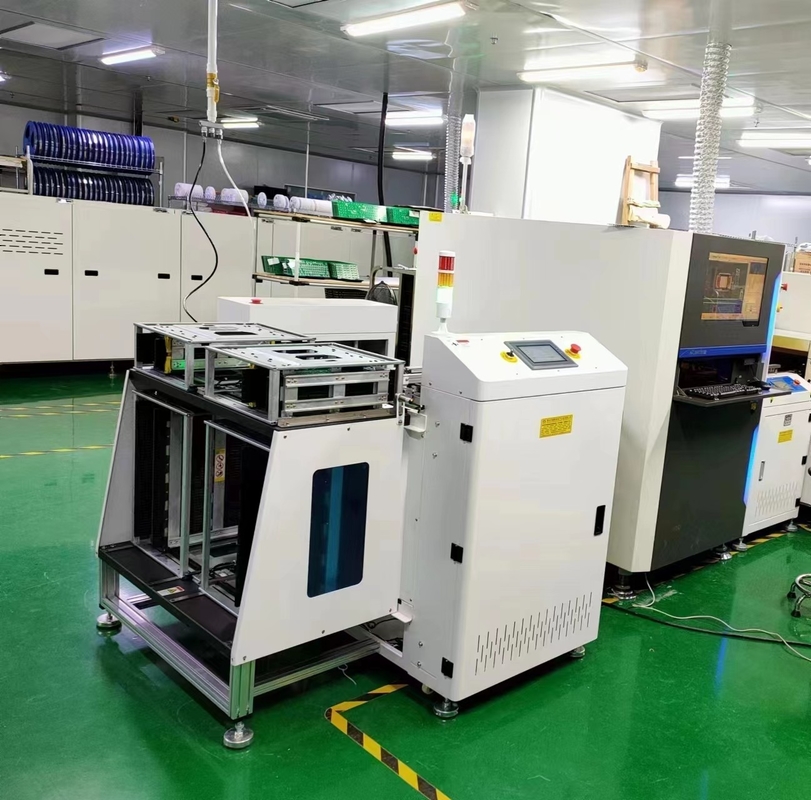

SMT PCB Unloader NGOK Magazine Mesin Unloader Single Rail / Double Rail 0

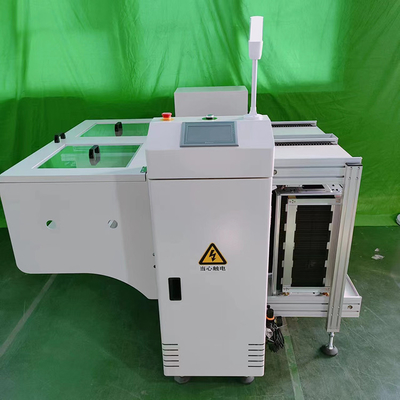

SMT PCB Unloader NGOK Magazine Mesin Unloader Single Rail / Double Rail 1

Spesifikasi Produk

Informasi produk
Model perangkat	250	330	390
Ukuran bingkai yang berlaku	355320563mm	460400563mm	535460563mm
Ukuran papan PCB (MM)	350* ((50-250)	450* ((50-330)	530* ((50-390)
Ketebalan PCB	0.6-3.0mm	0.6-3.0mm	0.6-3.0mm
Kecepatan transfer	10S/PCS	10S/PCS	10S/PCS
Ketinggian transportasi	900 ± 20 mm	900 ± 20 mm	900 ± 20 mm
berat pengiriman	60-2000 g	60-2000 g	60-2000 g
Dimensi (LWH)	1500 x 1500 x1300 mm	190016001250mm	210017501250
berat badan	Sekitar 200kg	380KG	420kg
Kekuatan mulai/kekuatan tanpa beban	200W	250W	300W
Sumber daya dan muatan negatif	220V AC, fase tunggal
Pemilihan langkah	1 ~ 5 langkah (10mm jarak langkah)
Sumber udara pasokan	4-6kg
Sisi tetap	Fiksasi depan (fiksasi belakang dapat disesuaikan)
Arah transmisi	Kiri ke kanan (bisa disesuaikan dari kanan ke kiri)
Jumlah kotak penyimpanan	2 pcs
Arah Pengiriman	L-R/R-L opsional
Tahan tegangan	Terminal AC ke tanah 1500VAC, 1 menit
Lingkungan penggunaan	Lingkungan bebas gas korosif dan debu
Anti-jamming	Suara tegangan: 1000Vp-p, lebar gelombang 1us, 1 menit
Papan PCB push transfer dan koneksi	Menggunakan motor langkah (42*48)
Sub-NGOK PCB transfer paralel	Mengadopsi 86 motor langkah presisi tinggi
Perangkat transmisi beban translasi	Sabuk sinkron kawat baja impor
Nomor jalur NG	Otomatis pindah ke bingkai penyimpanan NG (bingkai penyimpanan dapat dimasukkan dan keluar secara otomatis)
OK nomor baris	Masukkan kotak OK secara otomatis melalui platform terjemahan
Merek komponen
motor pengangkutan	Universitas Cina Taiwan
modul kontrol	SIEMENS PLC
Motor stepper angkat	Universitas Cina Taiwan
Katup elektromagnetik	AirTAC
Lift	Kursi aluminium cor satu bagian
Cahaya tiga warna	Lampu LED Owen
Antarmuka komunikasi sinyal	Koneksi online (SMEMA standar)

Rincian produk

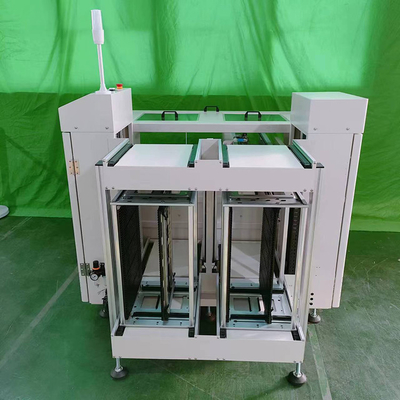

SMT PCB Unloader NGOK Magazine Mesin Unloader Single Rail / Double Rail 3

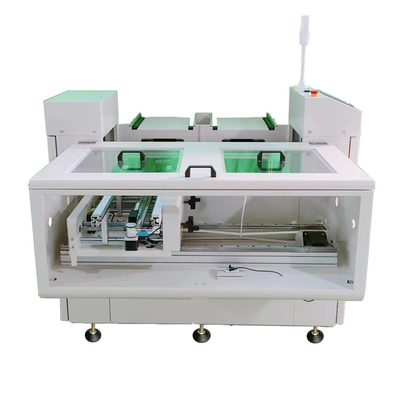

SMT PCB Unloader NGOK Magazine Mesin Unloader Single Rail / Double Rail 4

Aplikasi:

Digunakan secara luas dalam manufaktur elektronik, elektronik konsumen, elektronik mobil, peralatan komunikasi, aerospace, peralatan medis, lampu LED, komputer dan periferal, rumah pintar,logistik cerdas, perangkat elektronik miniatur dan rasio daya tinggi.

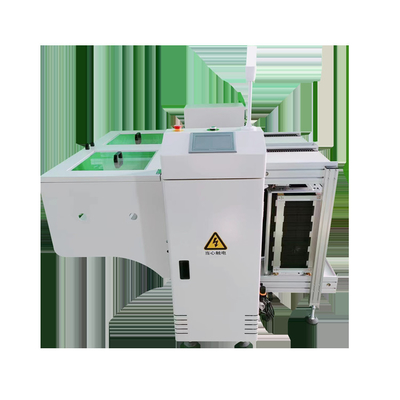

SMT PCB Unloader NGOK Magazine Mesin Unloader Single Rail / Double Rail 6
